YK-100&YK-150&YK-100B 使用说明书

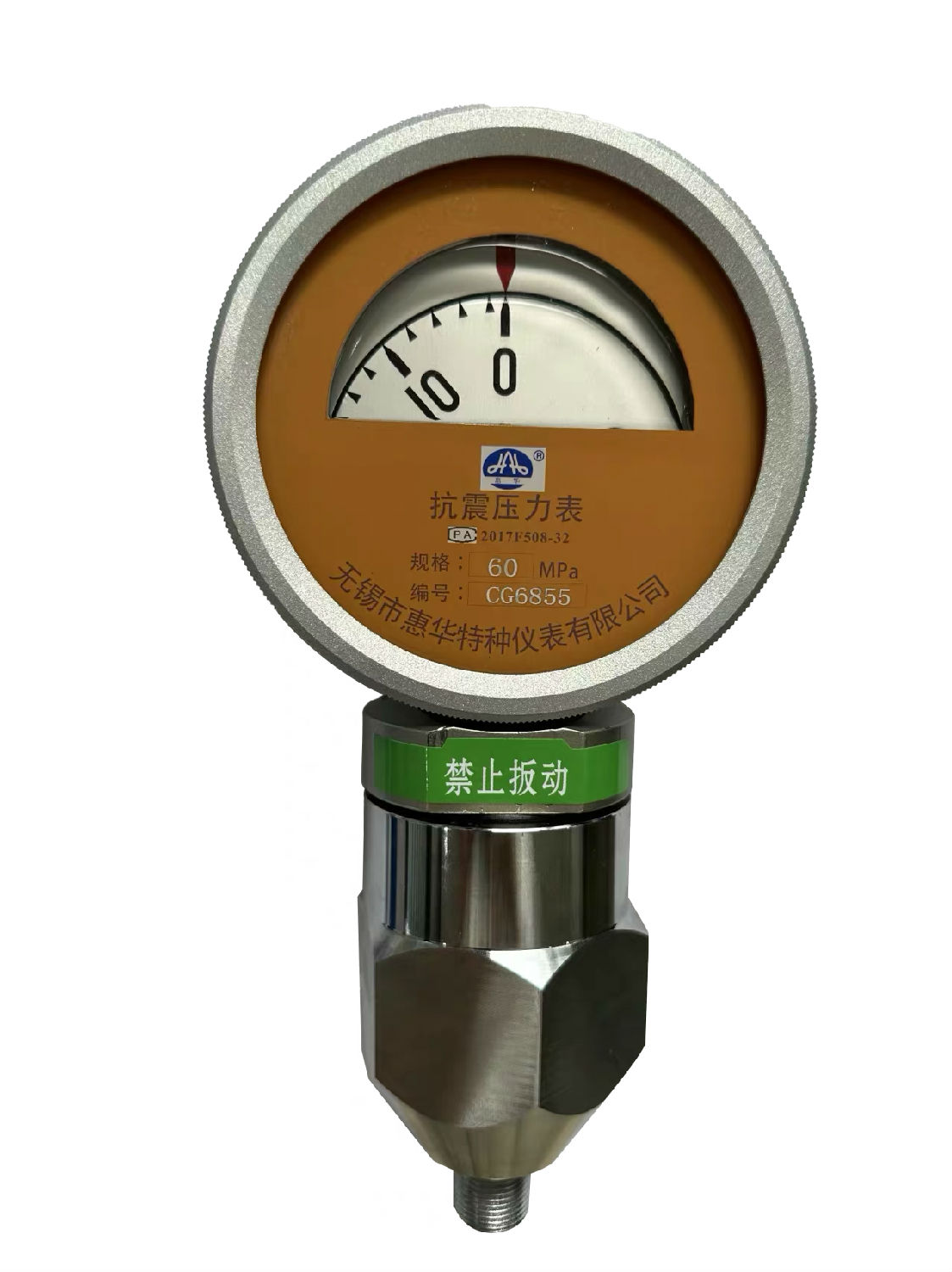

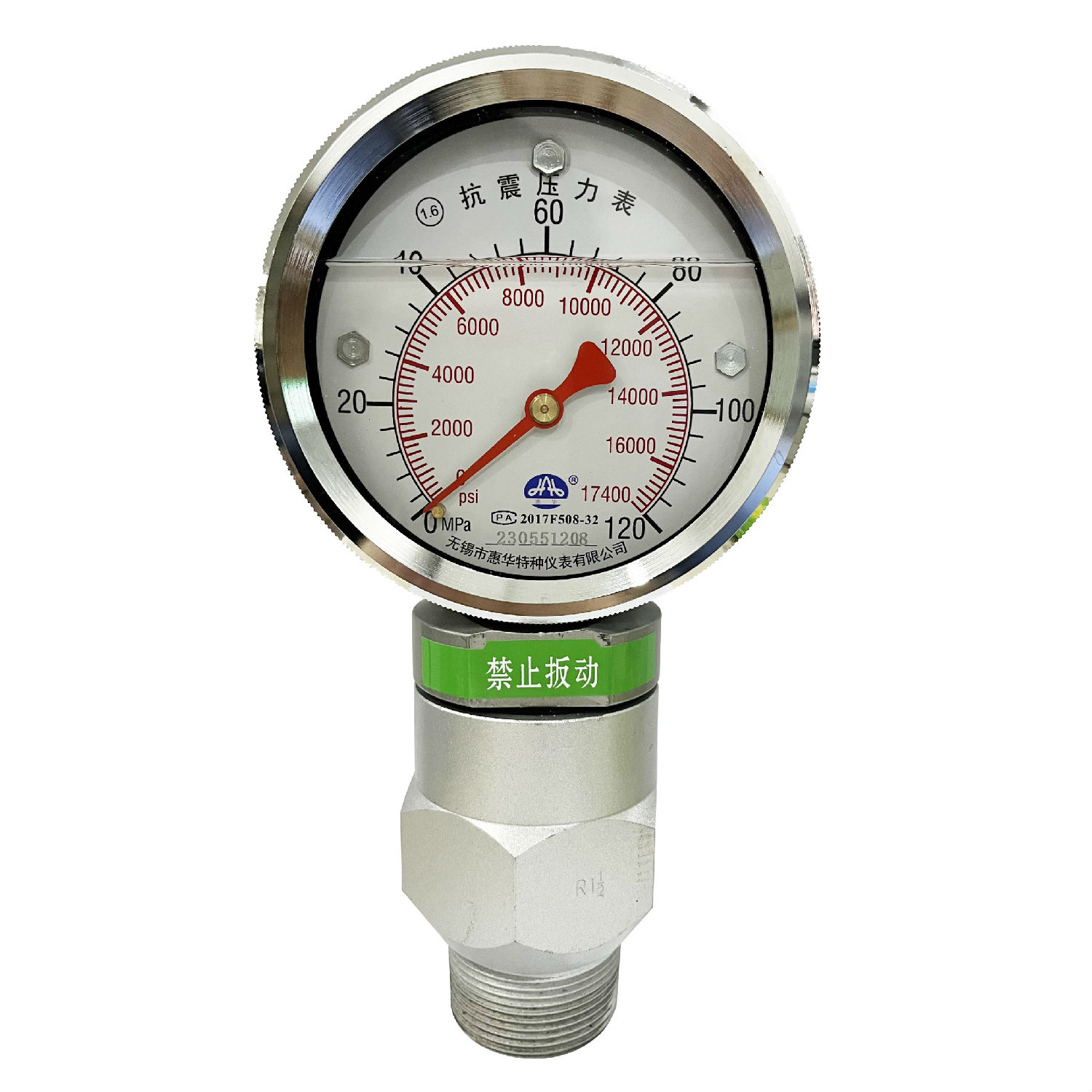

    YK-100/100B/150型抗压力表(以下简称仪表主要用于在石油生产上的压裂、固井或类似设备上，测量脉动介质压力或静压。

    一、仪表具有良好的抗震性能。

    仪表内部的阻尼机构对整个测量范围内的压力脉动具有良好的阻尼效果，且使用时无需调整。因此仪表不但测量剧烈脉动压力时指示平稳，清晰，而且能承受瞬时性压力冲击(如突然卸压。另外，仪表表头内的灌充液使其在安装位置有较强环境振动的条件下亦能正常工作。

    仪表具有防“堵”的特点，被测介质不进入仪表内部，因此允许介质高粘度、高粒度、易凝固等，如泥浆。仪表具有可靠的密封性和防锈蚀措施，可以在较恶劣的环境中(如露天、高湿度)工作。

    二、仪表组成及工作原理

    仪表主要由密封垫(橡胶)、膜片组(不锈钢)、叉簧(合金钢)、传动指示机构(黄铜)、表度盘(铝板)、指针(铝板)、接头(结构钢)及外壳(结构钢)等组成。

    被测介质脉动压通过密封垫作用于膜片组，膜片组利用阻尼机构毛细通道限流原理，使压力脉动得到抑制，成为较平整的压力，该压力通过机构转换成集中力作用于叉簧，并使叉簧变形，经传动机构放大后，由指示系统指示出被测介质的压力值。

    三、主要技术特性

    1、仪表正常工作环境温度:-25C~55C

    2、仪表正常工作振动条件不超过 GB/T17214.3中的V.H.5级

    3、技术性能符合行业标准《JB/T 6804-2006 抗震压力表》
