电接点压力表和远传压力表应用情况对比

文章出处:责任编辑:人气:-发表时间:2023-03-14 13:02【

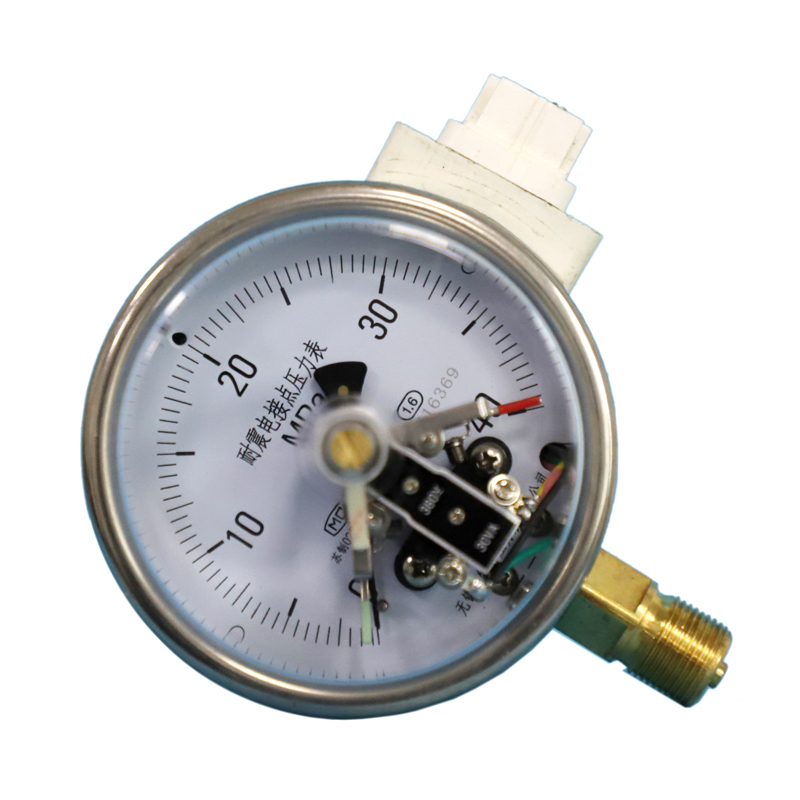

    从结构来看,其实关于电接点压力表的组成主要包括有这样几个部分:测量系统、指示系统、磁助电接点装置、外壳、调整装置及接线盒等组成。

    关于电接点压力表的工作原理可以概括为:在测量系统中的弹簧管由于受到被测介质的压力作用,因而会在弹簧管的末端产生相应的弹性变形——位移,借助拉杆经齿轮传动机构的传动并予放大,由固定齿轮上的指示(连同触头)逐将被测值在度盘上指示出来。

    在这个过程中,当这一被测值和电接点所设定指针上面的触头(上限或者是下限)相接触(动断或者是动合)的瞬时,将会使得控制系统中的电路断开或接通,以达到自动控制和发信报警的目的。


    而在使用远传压力表的时候,通常是用于测量一些不会对钢及铜合金产生腐蚀作用的液体、蒸汽和气体等介质的压力。因为在电阻远传压力表的内部设置一滑线电阻式发送器,故可把被测值以电量传至远离测量的二次仪表上,以实现集中检测和远距离控制。另外,和电接点压力表不同的是,远传压力表还可以就地指示压力,以便于现场工作检查。

    总的来说,关于这两种仪表之间的主要不同之处可以概括为:1、电接点压力表是选取一个区间,压力值在此区间能工作,达到临界点的话就会报警。2、远传压力表里面会产生电阻信号的变化,然后把这个信号传到远的地方,如传达室就不用在现场看这个表了。
