风压变送器

产品分类: 压力变送器
    BY2000风压变送器灵敏度高、精度高、抗过载能力强。采用进口传感器制造,传感器和放大电路高度集成;采用压铸合金铝表面喷漆壳体,电路零点和增益无须调整;抗干扰能力强,耐酸碱,长期稳定可靠。
    订购热线:0510-85182228

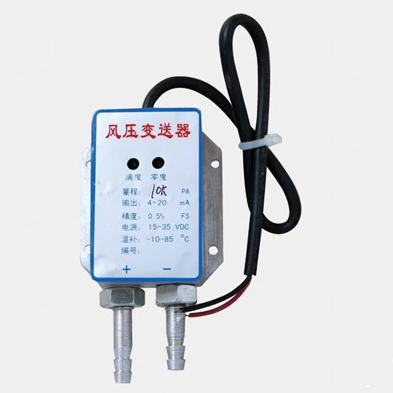

      风压变送器

      一、概述

      BY2000风压变送器灵敏度高、精度高、抗过载能力强。采用进口传感器制造,传感器和放大电路高度集成;采用压铸合金铝表面喷漆壳体,电路零点和增益无须调整;抗干扰能力强,耐酸碱,长期稳定可靠。

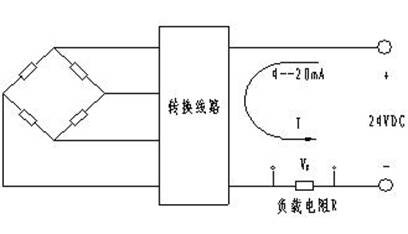

      二、工作原理

      风压变送器选用进口压力芯片,敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥,用微机械加工技术在电桥下形成压力敏感膜片。当压力作用在膜片上时,电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源,就会产生一个直流电压信号的输出。经过二次转换线路,实现两线制4~20mA输出。



      三、功能特点

      ◆稳定性好,满度、零位长期稳定性可达0.2%FS/年。在补偿温度0~70℃范围内,温度飘移低于0.2%FS,在整个允许工作温度范围内低于0.5%FS。

      ◆具有反向保护、限流保护电路,在安装时正负极接反不会损坏变送器,异常时,变送器会自动限流在35mA以内。

      ◆固态结构,无可动部件,高可靠性,使用寿命长

      ◆从风压到水、油都可以进行高精度的测量,不受被测介质质量大小的影响。

      ◆安装方便、结构简单、经济耐用。

      四、主要技术参数

      测量范围:

      0-100Pa~0-200KPa

      最大过载:

      标准量程的2倍

      压力形式:

      表压、微差压

      精度等级:

      0.5%F·S

      电源电压:

      24V  DC

      负载电阻:

      ≤500Ω

      测量介质:

      蒸汽压力或气体、液体

      长期稳定性:

      ±0.2% F·S/年

      环境相对湿度:

      0~95%

      补偿温度:

      0~70℃

      工作温度:

      -10~70℃

      五、结构特点

      外壳:

      压铸合金铝

      主体结构材料:

      1Cr18Ni9Ti

      压力接口:

      Ф8宝塔嘴

      自重:

      0.5Kg

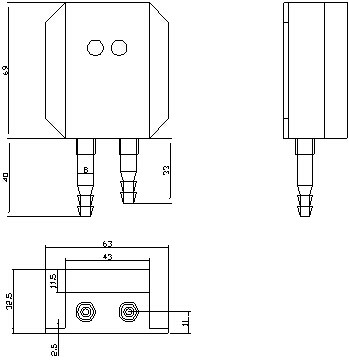

      六、外型尺寸

      七、调试方法

      根据标签说明,看到调零和满程电阻器,外接标准电源及电流表(0.2级以上),即可调整,步骤如下:

      ◆在变送器没有加压力的情况下,调节零点电阻器,使之输出电流4mA,

      ◆变送器加压力到满量程,调节满程电阻器,使之输出电流20mA,

      ◆反复以上步骤两三次,直到信号正常。

      ◆调节完毕,拧紧保护盖。

      八、注意事项

      ◆凡供货产品均带有使用说明书及合格证,其中有产品编号、技术参数、出厂日期等,请认真核对,以免用错。

      ◆不可用坚硬的物体直接挤压变送器膜片,以免损伤变送器。

      ◆接供电电源时应严格按照我公司接线说明进行连接。

      ◆变送器过载压力不可超过量程的200% 。

      ◆使用中发现异常,应关掉电源,停止使用,进行检查,或直接与我公司技术部门联系。

      ◆运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内。

      ◆本产品包用期为12个月。

      九、电、气连接

      电源连接:红线接电源正,蓝线接电源负。

      风压连接:Ф8宝塔嘴。






      订货电话:0510-85182228

      公司电话:0510-85180045  85187323

      公司传真:0510-88152298


      地址:无锡市滨湖区太湖街道和风路571号
